一、产品概述

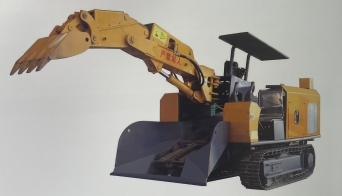

ZWY型煤矿用挖掘式装载机是集机械手挖掘与输送机装载功能于一体的高效采掘设备，专为狭窄空间设计。采用电动全液压传动，实现矿石/矸石的连续挖掘、输送与装车一体化作业，适用于煤矿、金属矿、隧道工程等场景，解决传统设备死角多、效率低的痛点。
更多产品更多型号欢迎咨询！ 东达狄经理 tel 15305479862
二、核心功能与技术优势
功能类别 技术亮点
连续作业系统 ▶ 机械手挖掘+刮板输送机联动
▶ 60m³/h高处理量（ZWV-60），无撒料连续装载
全能作业设计 ▶ 一机多用：破碎、挖装、掘进多功能集成
▶ ±45°大回转角度，覆盖全断面作业
静液压传动 ▶ 先导阀精准控制，操作力≤10N
▶ 布局优化，维护便捷
节能环保 ▶ 整机功率≤30kW，能耗降低35%
▶ 噪音<75dB，零排放
三、关键型号技术参数对比
参数项 单位 ZWV-60/22L ZWV-30/18.5L
系统处理能力 m³/h 60 30
电机功率 kW 22 18.5
整机质量 kg 6300±300 3800±200
运输尺寸(长×宽×高) mm 6130×1575×2100 4820×1250×1720
挖掘宽度 mm ≥3680 ≥3200
挖掘高度 mm ≥2600 ≥2200
卸载高度(可调范围) mm 1360~1500 1200~1400
行走速度 m/s ≥0.29 ≥0.15
最小转弯半径 m ≤3 ≤2.5
履带接地比压 MPa ≤0.1 ≤0.1
注：两型号均具备 爬坡能力≥25° + 离地间隙≥160mm，适应井下复杂地形。
四、核心设计亮点
无死角作业能力
三自由度机械臂：覆盖挖掘宽度≥3.68m + 深度≥500mm，替代人工清理死角；
可调卸载高度（ZWV-60: 1360~1500mm），匹配矿车/皮带机多种卸料场景。
高效输送系统
刮板速度≥0.42m/s，配合防撒料导板，物料转运损失率<3%；
输送倾角自适应，最大落差兼容2m。
巷道适应性
紧凑机身：最窄宽度1250mm（ZWV-30），通过1.3m窄巷道；
低接地比压（≤0.1MPa），松软煤层地面不塌陷。
五、典型应用场景
井下采掘：煤矿/金属矿的矿石连续挖掘与装车；
隧道工程：铁路/公路隧道的碎石料采集与转运；
巷道修复：矸石清理、底板平整及支护材料运输。
更多产品更多型号欢迎咨询！ 东达狄经理 tel 15305479862
六、选型指南
作业需求 推荐型号 核心优势
高产高效场景（≥50m³/h） ZWV-60/22L 处理量60m³/h + 挖掘高度2600mm
狭窄巷道（宽度≤1.3m） ZWV-30/18.5L 机身宽1250mm + 转弯半径2.5m
灵活转场需求 ZWV-30/18.5L 整机质量仅3.8吨，拆装便捷
总结
ZWY系列挖掘式装载机通过 机械手-输送机联动系统、可调卸载机构 及 超静液压传动 三大核心技术，攻克了狭窄空间连续作业的难题。较传统设备提升装载效率50%以上，配合≤0.1MPa接地比压设计，成为井下高效开采的关键装备。
